एसएफ 6 पूर्णपणे गॅस भरलेल्या रिंग मुख्य युनिटला जाणून घेणे चांगले

1. एसएफ 6 गॅस इन्सुलेटेड स्विचगियरची मुख्य वैशिष्ट्ये:

गॅस इन्सुलेटेड स्विचगियर  10 केव्ही ते 35 केव्ही रिंग मेन युनिटवर मुख्य इन्सुलेशन माध्यम म्हणून एसएफ 6 स्वीकारते. शहरीकरणाच्या बांधकामात, एसएफ 6 पूर्ण गॅस भरलेल्या रिंग मेन युनिटमध्ये कॉम्पॅक्ट आणि मॉड्यूलर डिझाइनवरील संकेत लाभ आहेत. हे अर्बन पॉवर ग्रीड, रेल ट्रान्झिट, नवीन उर्जा उद्योग आणि औद्योगिक उद्योगांवर व्यापकपणे स्वीकारते.

1.1 एसएफ 6 गॅस इन्सुलेटेड स्विचगियरची मॉड्यूलर डिझाइन

दएसएफ 6 रिंग मुख्य युनिट  मुख्यतः सी (केबल स्विच पॅनेल), व्ही (व्हॅक्यूम सर्किट ब्रेकर पॅनेल), डी (डायरेक्ट केबल कनेक्शन पॅनेल), डी (अर्थिंग पॅनेलसह डायरेक्ट केबल कनेक्शन), एफ (स्विच-फ्यूज डिस्कनेक्शन पॅनेल) आणि एम (मीटरिंग पॅनेल) आहे.

वास्तविक प्रकरणांमध्ये, सी आणि व्ही युनिट केबल पॉवर लाइन इनपुट करणे आणि आउटपुटिंग करण्यासाठी नियंत्रण आणि संरक्षण प्रदान करते. लोड ऑपरेशनच्या कार्याशिवाय, व्ही युनिटमध्ये शॉर्ट सर्किट चालू आणि लोड करंट कापण्याचे अधिक कार्य आहे. एम युनिट मीटरिंग सीटी, आणि पीटी आणि ऊर्जा मीटर सुसज्ज करते. साधारणपणे, त्यात 800 मिमी रुंदी आहे जी ए सारखीच आहेकेवायएन 28-12? डी आणि डी युनिटचा वापर एसएफ 6 रिंग मेन युनिटच्या शीर्षस्थानी ग्राउंडपासून शीर्षस्थानी केबलची उंची वाढविण्यासाठी केला जातो. याव्यतिरिक्त, एफ युनिट इनपुटिंग आणि आउटपुटिंग संरक्षणामध्ये देखील वापरले जाते, परंतु टर्मिनल वापरकर्ते एफ युनिटऐवजी व्ही युनिटचा अवलंब करण्यास प्राधान्य देतात, कारण कंट्रोलिंग गियर अधिक जटिल आहे.

1.2 एसएफ 6 गॅस इन्सुलेटेड स्विचगियरची कॉम्पॅक्ट डिझाइन

सामान्यत: सी किंवा व्ही युनिटचे परिमाण डब्ल्यू*एच*डी = 371*1800*750 (मिमी) असते, तथापि, केवायएन 28-12 चे इनपुट किंवा आउटपुट पॅनेल डब्ल्यू*एच*डी = 800*2300*1500 (मिमी) आहे. यात काही शंका नाही की एसएफ 6 रिंग मेन युनिटमध्ये लॉजिस्टिक्स आणि जमीन खर्चावर अधिक स्पर्धात्मक आहे. शिवाय, एसएफ 6 गॅस इन्सुलेटेड स्विचगियरची कॉम्पॅक्ट डिझाइनिंग म्हणून केवायएन 28-12 पेक्षा कमी सामग्रीची किंमत असते.

2. एसएफ 6 गॅस इन्सुलेटेड स्विचगियरची स्ट्रक्चरल एस चेम

   गॅस इन्सुलेटेड स्विचगियरमध्ये, त्यात प्रामुख्याने एसएफ 6 गॅस टँक, मेन स्विच आणि ब्रेकर, बसबार सिस्टम, नियंत्रित गीअर आणि दुय्यम नियंत्रण आणि संरक्षण प्रणाली आहे.

   एसएफ 6 गॅस टँक 201 किंवा 304 स्टेनलेस स्टीलचा अवलंब करते, त्यापैकी वार्षिक गळती दर 0.1%पेक्षा कमी आहे, जो पूर्णपणे सीलबंद आणि इन्सुलेटेड म्हणून डिझाइन केलेला आहे. हे 30 वर्षांहून अधिक काळ देखभाल-मुक्त सेवा सुनिश्चित करते.

   हे ए सारखेच आहेएअर इन्सुलेटेड स्विचगियर  इनपुट आणि आउटपुट पॅनेलमधील मुख्य स्विच आणि ब्रेकर म्हणजे अर्थिंग स्विच, डिस्कनेक्ट स्विच, लोड स्विच ब्रेकर आणि पॉवर सिस्टमच्या संरक्षणासाठी आणि व्हॅक्यूम सर्किट ब्रेकर.

   एका सामान्य एसएफ 6 टँकमध्ये, ते 10 केव्ही पॉवर ग्रिड सिस्टममध्ये बहुतेक 7 मॉड्यूलर युनिट्स समाकलित करू शकते. अन्यथा, विस्तारासाठी कनेक्शन केबल आणि केबल प्लग आवश्यक आहे. तथापि, एका सामान्य टाकीमध्ये, मॉड्यूलर युनिट्स कॉपर बसबारद्वारे जोडलेले आहेत.

   एसएफ 6 रिंग मेन युनिटला सिस्टम अपयशापासून संरक्षण देण्यासाठी व्हॅल्यू व्होल्टेज आणि करंटचे परीक्षण करण्याचे कार्य दुय्यम नियंत्रण आणि संरक्षण प्रणालीमध्ये आहे. दरम्यान, हे ऑटोमेशन, रिमोट कंट्रोल, डेटा संपादन आणि एससीएडीए सिस्टममध्ये प्रवेश देखील समर्थन देते. याव्यतिरिक्त, एसएफ 6 रिंग मेन युनिट नियंत्रण आणि सिग्नल ट्रान्समिशनचे सामान्य ऑपरेशन सुनिश्चित करण्यासाठी सहाय्यक वीजपुरवठा देखील प्रदान करते.

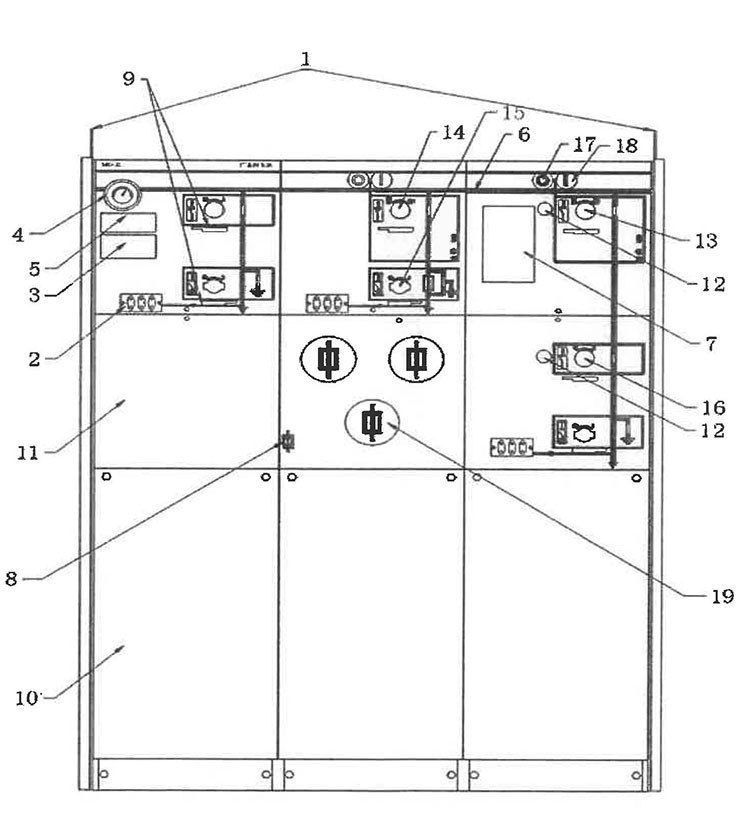

2.1 एसएफ 6 गॅस इन्सुलेटेड एस जादुगार एस ट्रॅक्चर डी आयग्राम:

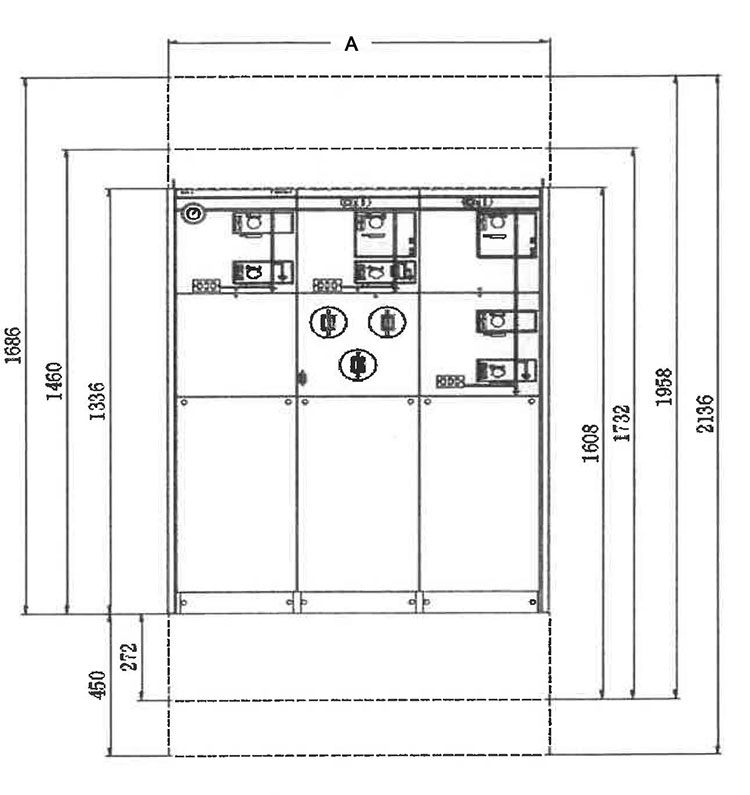

2.2 एसएफ 6 रिंग मुख्य युनिटच्या बाहेरील परिमाण

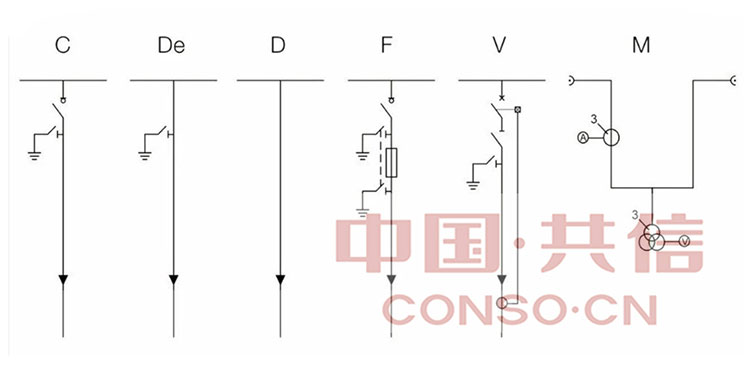

2.3 मानक एस आयोल्यूशन आणि ई एक्सटेंशन एम ओड्यूल्स ●

3. एसएफ 6 गॅस इन्सुलेटेड स्विचगियरचे पॅरामीटर
