800 केव्हीएच्या वर आणि खाली दरम्यान वितरण ट्रान्सफॉर्मर तुलना

कन्सो इलेक्ट्रिकल सायन्स अँड टेक्नॉलॉजी कंपनी, लिमिटेडने 2006 पासून 10 केव्ही ते 35 केव्ही वितरण ट्रान्सफॉर्मर तयार केले आहे. कॉन्सो इलेक्ट्रिकलने डिझाइनिंग आणि मॅन्युफॅक्चरिंगचा विस्तृत आणि समृद्ध अनुभव जमा केला आहे. कन्सो इलेक्ट्रिकलचे अभियंते यावर विश्वास ठेवतात10 केव्ही वितरण ट्रान्सफॉर्मर्सतांत्रिक तपशील आणि 800 केव्हीएच्या खाली आणि खाली असलेल्या उत्पादनांच्या संरचनेवर महत्त्वपूर्ण फरक आहे.

1. तांत्रिक तपशीलांवर वितरण ट्रान्सफॉर्मरचा फरक:

वितरण ट्रान्सफॉर्मरची मोठी क्षमता मोठ्या रेट केलेल्या प्रवाहास समर्थन देऊ शकते. शिवाय,800 केव्हीए वरील वितरण ट्रान्सफॉर्मरअंतर्गत दबाव आणि वर्तमान स्थिरतेवर अधिक गंभीर संरक्षणाची आवश्यकता आहे.

ए. अंतर्गत दबाव: जेव्हा ट्रान्सफॉर्मरमध्ये गंभीर दोष येतो तेव्हा मोठ्या प्रमाणात गॅस तयार केला जाईल. हे इन्सुलेशन एजिंगला गती देईल आणि उष्णता अपव्यय क्षमता कमी करेल. जेव्हा ट्रान्सफॉर्मरचा अंतर्गत दबाव गंभीर मूल्यापेक्षा जास्त असतो तेव्हा हे स्फोट देखील होऊ शकते. मोठ्या क्षमतेचे वितरण ट्रान्सफॉर्मर एका ऑपरेशनल अपयशामध्ये अधिक गॅस तयार करेल. यावेळी तयार झालेल्या गॅसचे प्रमाण गंभीर परिणाम देण्यासाठी पुरेसे आहे, आयईसी 60076 नुसार गॅस रिलेसह 800 केव्हीए आणि त्यापेक्षा जास्त क्षमतेसह वितरण आणि पॉवर ट्रान्सफॉर्मर्स स्थापित करणे आवश्यक आहे.

बी. करंट स्थिरता: वितरण आणि पॉवर ट्रान्सफॉर्मरच्या मोठ्या क्षमतेमध्ये प्राथमिक आणि दुय्यम दोन्ही बाजूंनी अधिक सर्किट असेल. जवळपास आणि दूर-अंत वितरण रेषांपासून वितरण ट्रान्सफॉर्मरचे संरक्षण करण्यासाठी अधिक संवेदनशील सर्किट ब्रेकर आणि सीटी आवश्यक असेल. वितरण ट्रान्सफॉर्मरचे दोन मुख्य वर्तमान संरक्षण म्हणजे भिन्न संरक्षण आणि सध्याचे द्रुत-ब्रेक संरक्षण.

२. उत्पादनाच्या संरचनेवरील वितरण ट्रान्सफॉर्मरचा फरक:

ऑपरेशनल अपयशामुळे मोठ्या क्षमता वितरण ट्रान्सफॉर्मरचा अधिक गंभीर परिणाम निर्माण होईल. अधिक घन अंतर्गत रचना आणि संवेदनशील घटक असणे मोठ्या क्षमता वितरण ट्रान्सफॉर्मरला आवश्यक आहे.

शॉर्ट सर्किटपासून वितरण ट्रान्सफॉर्मरचे संरक्षण करण्यासाठी, अधिक घन अंतर्गत रचना तयार केली जाईल, कारण अधिक गंभीर विद्युत ऊर्जा सोडली जाईल. शिवाय, 800 केव्हीएपेक्षा जास्त वितरण ट्रान्सफॉर्मर फॉइल रॅप सारख्या सतत किंवा आवर्त वळणाचा अवलंब करेल. दरम्यान, मोठ्या क्षमता वितरण ट्रान्सफॉर्मरला अधिक शक्तिशाली शीतकरण प्रणालीची आवश्यकता आहे. 800 केव्हीएच्या वरील काही वितरण ट्रान्सफॉर्मर्सना ओएफएएफ कूलिंग पद्धत स्वीकारणे आवश्यक आहे, विशेषत: जेव्हा ट्रान्सफॉर्मर ओव्हरलोड केले जाते.

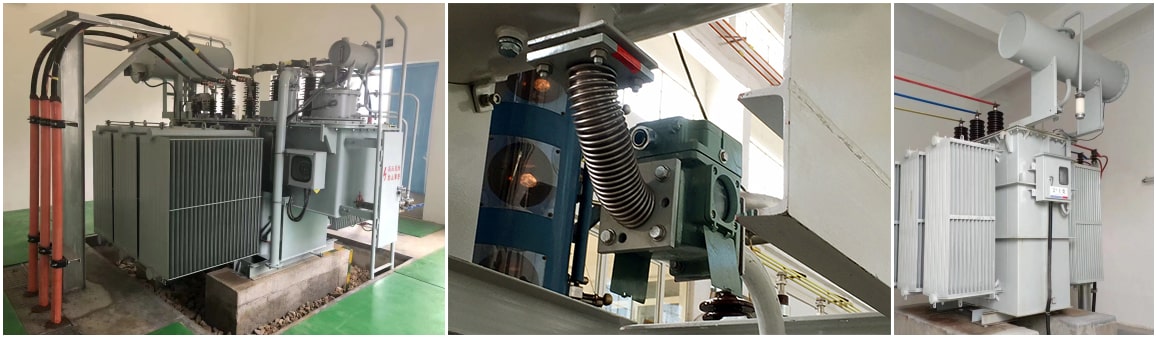

मोठा असल्यानेवितरण आणि पॉवर ट्रान्सफॉर्मरऑपरेशनल अपयशामध्ये अधिक गॅस निर्माण होईल. वितरण ट्रान्सफॉर्मरवर गॅस रिले सुसज्ज असेल. जेव्हा किरकोळ गॅसने वितरण ट्रान्सफॉर्मरच्या शीर्षस्थानी एकत्र केले तेव्हा तो अलार्मचा आवाज येईल आणि जेव्हा आतील दबावात भयानक वाढ झाली तेव्हा मुख्य सर्किट ब्रेकर बंद करा. शिवाय, आतील दाबाची व्यवस्था करण्यासाठी, इन्सुलेशन एजिंगपासून वाचलेल्या वितरण ट्रान्सफॉर्मर्सचे संरक्षण करण्यासाठी एक ट्रान्सफॉर्मर ब्रीदर देखील स्वीकारला जाईल. दरम्यान, उर्जा अपयशामुळे होणारे नुकसान कमी करण्यासाठी, 800 केव्हीएपेक्षा जास्त काही वितरण ट्रान्सफॉर्मर नो-लोड टॅप चेंजर (एनएलटीसी) ऐवजी ऑन-लोड टॅप चेंजर (ओएलटीसी) सुसज्ज करू शकेल.

वितरण ट्रान्सफॉर्मरमध्ये 800 केव्हीएच्या वर आणि खाली तांत्रिक तपशील आणि उत्पादनांच्या संरचनेपेक्षा स्पष्ट फरक आहे. हे असे आहे कारण ऑपरेशनल अपयशापासून वाचण्यासाठी मोठ्या क्षमता वितरण ट्रान्सफॉर्मर्सना अधिक गंभीर संरक्षणाची आवश्यकता आहे.
