इलेक्ट्रिकल स्विचगियर पॉवर वितरण सुरक्षित आणि व्यवस्थापित करणे सोपे कसे करू शकते?

लेखाचा सारांश

इलेक्ट्रिकल स्विचगियरहे सहसा तांत्रिक खरेदी म्हणून मानले जाते, परंतु प्रकल्प मालक, कंत्राटदार, सुविधा व्यवस्थापक आणि खरेदी संघांसाठी, हा खरोखर सुरक्षितता, अपटाइम, भविष्यातील देखभाल आणि दीर्घकालीन ऑपरेटिंग खर्चाबाबत निर्णय असतो. सु-डिझाइन केलेली स्विचगियर प्रणाली इमारती, कारखाने, सबस्टेशन्स, युटिलिटीज, नूतनीकरणक्षम ऊर्जा प्रकल्प आणि पायाभूत सुविधांच्या साइट्सवर विद्युत उर्जा नियंत्रित, विलग, संरक्षण आणि वितरीत करण्यात मदत करते. हा लेख इलेक्ट्रिकल स्विचगियर कसे कार्य करतो, जेथे खरेदीदार अनेकदा महाग चुका करतात, ऑर्डर देण्यापूर्वी कोणते तपशील तपासले पाहिजेत आणि निर्माता कसे उदा.कंसो इलेक्ट्रिकल सायन्स अँड टेक्नॉलॉजी कं, लि.व्यावहारिक उपकरणे निवड आणि अभियांत्रिकी-देणारं संप्रेषणासह अधिक विश्वासार्ह वीज वितरण प्रकल्पांना समर्थन देऊ शकते.

सामग्री सारणी

  1. लेखाची रूपरेषा
  2. इलेक्ट्रिकल स्विचगियर अनेक खरेदीदारांच्या अपेक्षेपेक्षा जास्त का आहे?
  3. इलेक्ट्रिकल स्विचगियर निवडण्यापूर्वी खरेदीदारांना सहसा कोणत्या समस्यांना तोंड द्यावे लागते?
  4. इलेक्ट्रिकल स्विचगियर वीज वितरण प्रणालीचे संरक्षण कसे करते?
  5. ऑर्डर देण्यापूर्वी कोणते घटक तपासले पाहिजेत?
  6. इलेक्ट्रिकल स्विचगियर निवड टेबल
  7. प्रकल्प नियोजनादरम्यान खरेदीदार जोखीम कशी कमी करू शकतात?
  8. इलेक्ट्रिकल स्विचगियरची तपासणी आणि देखभाल करणे सोपे कशामुळे होते?
  9. उत्पादक चांगल्या खरेदी निर्णयांना कसे समर्थन देऊ शकतो?
  10. वारंवार विचारले जाणारे प्रश्न
  11. अंतिम खरेदी सल्ला

लेखाची रूपरेषा

  • वीज वितरण आणि उपकरणांच्या संरक्षणामध्ये इलेक्ट्रिकल स्विचगियरची भूमिका स्पष्ट करा.
  • अस्पष्ट तपशील, विसंगत व्होल्टेज पातळी, मर्यादित स्थापनेची जागा आणि देखभाल अडचण यासह सामान्य खरेदीदार वेदना बिंदू ओळखा.
  • की स्विचगियर प्रकार आणि योग्य अनुप्रयोग परिस्थितींची तुलना करा.
  • खरेदी आणि अभियांत्रिकी संघांसाठी व्यावहारिक निवड चेकलिस्ट प्रदान करा.
  • निर्मात्याशी योग्य संवादामुळे प्रकल्पाचा विलंब आणि भविष्यातील देखभाल जोखीम कशी कमी होऊ शकते ते दर्शवा.

इलेक्ट्रिकल स्विचगियर अनेक खरेदीदारांच्या अपेक्षेपेक्षा जास्त का आहे?

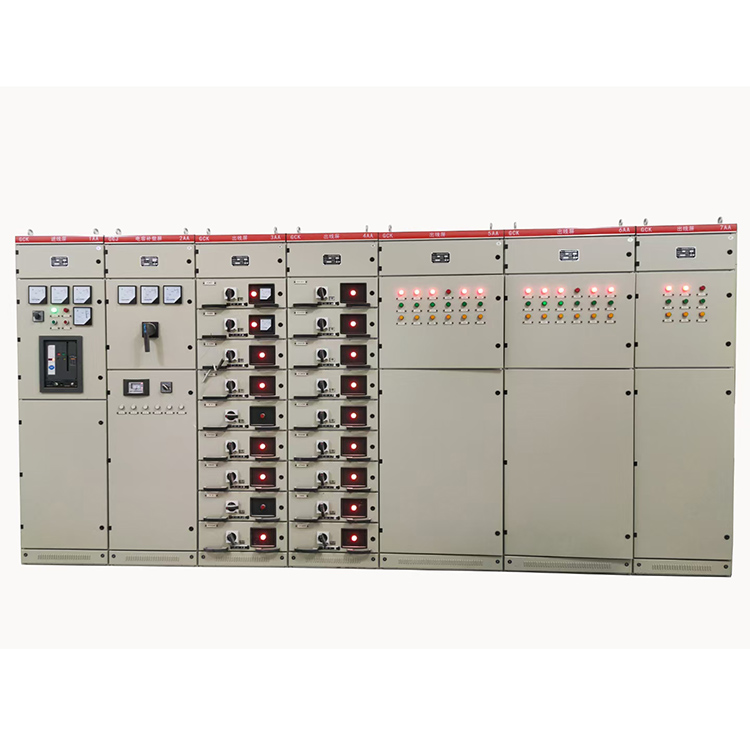

Electrical Switchgear

अनेक उर्जा प्रकल्पांमध्ये, इलेक्ट्रिकल स्विचगियर सिस्टमचा सर्वात दृश्यमान भाग नाही. ट्रान्सफॉर्मर, केबल्स, जनरेटर आणि मोठ्या उत्पादन उपकरणांकडे अधिक लक्ष दिले जाते कारण ते प्रकल्पासाठी अधिक "मध्यवर्ती" दिसतात. तरीही जेव्हा एखादा दोष उद्भवतो, जेव्हा सर्किट वेगळे करणे आवश्यक असते किंवा जेव्हा देखभाल कर्मचाऱ्यांना सुरक्षितपणे काम करण्याची आवश्यकता असते तेव्हा स्विचगियर हे साइटवरील उपकरणांच्या सर्वात महत्त्वाच्या तुकड्यांपैकी एक बनते.

इलेक्ट्रिकल स्विचगियर इलेक्ट्रिकल सर्किट्स नियंत्रित करण्यासाठी, संरक्षित करण्यासाठी आणि डिस्कनेक्ट करण्यासाठी डिझाइन केले आहे. व्यावहारिक दृष्टीने, हे पॉवर सिस्टम व्यवस्थित राहण्यास मदत करते. हे ऑपरेटरना वीज वितरण व्यवस्थापित करण्यायोग्य विभागांमध्ये विभाजित करण्यास, डाउनस्ट्रीम उपकरणांचे संरक्षण करण्यास आणि दोषांचा प्रभाव कमी करण्यास अनुमती देते. योग्य स्विचगियरशिवाय, एक विद्युत समस्या एका विस्तृत प्रणालीमध्ये पसरू शकते, ज्यामुळे उत्पादन बंद होऊ शकते, सुरक्षितता धोक्यात येते किंवा महागड्या उपकरणांचे नुकसान होऊ शकते.

खरेदीदारांसाठी, इलेक्ट्रिकल स्विचगियरचे वास्तविक मूल्य मेटल कॅबिनेटपुरते मर्यादित नाही. कॅबिनेट संरचना, सर्किट ब्रेकर, बसबार व्यवस्था, संरक्षण साधने, इनकमिंग आणि आउटगोइंग फीडर, इंटरलॉकिंग डिझाइन आणि मेंटेनन्स ऍक्सेस वास्तविक प्रकल्पाशी जुळतात की नाही यावरून मूल्य येते. कागदावर स्वीकारार्ह दिसणारे कॅबिनेट साइट लेआउट, लोड परिस्थिती, ऑपरेटिंग सवयी किंवा विस्तार योजनेत बसत नसल्यास समस्या निर्माण करू शकतात.

म्हणूनच अनुभवी खरेदीदार केवळ किंमत विचारत नाहीत. स्विचगियर योग्य व्होल्टेज पातळी, वर्तमान रेटिंग, शॉर्ट-सर्किट क्षमता, इंस्टॉलेशन वातावरण, केबल एंट्री दिशा, ऑपरेटिंग पद्धत आणि तपासणी आवश्यकता हाताळू शकते का ते विचारतात. एक स्वस्त कॅबिनेट ज्यात डिलिव्हरीनंतर वारंवार फेरबदल करणे आवश्यक आहे ते काळजीपूर्वक निर्दिष्ट केलेल्या समाधानापेक्षा खूप महाग असू शकते.

इलेक्ट्रिकल स्विचगियर निवडण्यापूर्वी खरेदीदारांना सहसा कोणत्या समस्यांना तोंड द्यावे लागते?

पहिली सामान्य समस्या म्हणजे प्रकल्पाची अपूर्ण माहिती. एखाद्या खरेदीदाराला हे माहित असू शकते की कारखान्याला अनेक इलेक्ट्रिकल कॅबिनेटची आवश्यकता आहे, परंतु त्यांच्याकडे स्पष्ट एकल-लाइन आकृती, लोड सूची, लेआउट योजना किंवा फीडर व्यवस्था नसू शकते. अशा परिस्थितीत, योग्य कॅबिनेट प्रकार, पॅनेलची संख्या, घटक कॉन्फिगरेशन आणि संरक्षण योजना याची पुष्टी करणे निर्मात्यासाठी कठीण होते.

दुसरी समस्या भिन्न स्विचगियर श्रेणींमधील गोंधळ आहे. कमी व्होल्टेज स्विचगियर, मध्यम व्होल्टेज स्विचगियर, गॅस इन्सुलेटेड स्विचगियर, एअर इन्सुलेटेड स्विचगियर, काढता येण्याजोग्या कॅबिनेट, फिक्स्ड कॅबिनेट आणि डिस्ट्रिब्युशन पॅनेल ही बदलण्यायोग्य नावे नाहीत. प्रत्येक श्रेणीची स्वतःची अनुप्रयोग श्रेणी, संरचनात्मक तर्क, सुरक्षा आवश्यकता आणि किंमत पातळी असते. चुकीचा प्रकार निवडल्याने स्थापना, ऑपरेशन आणि देखभाल प्रभावित होऊ शकते.

तिसरी समस्या मर्यादित साइट जागा आहे. औद्योगिक प्लांट्स, व्यावसायिक इमारती, कॉम्पॅक्ट सबस्टेशन, खाण क्षेत्र आणि उपयुक्तता प्रकल्पांमध्ये, इलेक्ट्रिकल रूम उदार कामाची जागा देऊ शकत नाही. जर स्विचगियर व्यवस्थेचा लवकर विचार केला गेला नाही, तर खरेदीदाराला कॅबिनेटची खोली, फ्रंट ऑपरेशन क्लिअरन्स, मागील देखभाल प्रवेश, केबल खंदक स्थिती किंवा वायुवीजन यांबाबत समस्या येऊ शकतात.

चौथी समस्या भविष्यातील देखभाल आहे. काही खरेदीदार सुरुवातीच्या खरेदी खर्चावर जास्त लक्ष केंद्रित करतात परंतु हे विसरतात की स्विचगियर अनेक वर्षे सेवेत राहील. देखभाल कार्यसंघांना सुरक्षित प्रवेश, स्पष्ट लेबलिंग, विश्वसनीय यांत्रिक ऑपरेशन, योग्य स्पेअर पार्ट्स आणि सर्किट वेगळे करण्याचा सोपा मार्ग आवश्यक आहे. तपासणी करणे कठीण असलेले कॅबिनेट श्रमिक वेळ आणि ऑपरेशनल जोखीम वाढवू शकते.

पाचवी समस्या म्हणजे व्यावसायिक आणि तांत्रिक संघांमधील अस्पष्ट संवाद. खरेदी करणारा संघ "इलेक्ट्रिकल स्विचगियर" एक साधे उत्पादन नाव म्हणून विचारू शकतो, तर अभियांत्रिकी संघ अतिशय विशिष्ट तांत्रिक कॉन्फिगरेशनची अपेक्षा करतो. या दोन बाजू संरेखित न केल्यास, ऑर्डर लपलेल्या अनिश्चिततेसह पुढे जाऊ शकते. तिथेच काळजीपूर्वक तांत्रिक पुष्टीकरण आवश्यक होते.

एक व्यावहारिक खरेदी नियम सोपे आहे: किंमतींची तुलना करण्यापूर्वी, पुष्टी केलेल्या तांत्रिक आधाराची तुलना करा. जर दोन पुरवठादार वेगवेगळ्या कॅबिनेट संरचना, घटक ब्रँड, रेट केलेले वर्तमान स्तर, संरक्षण साधने किंवा स्थापना पद्धती उद्धृत करत असतील, तर किंमती खरोखर तुलना करता येणार नाहीत.

इलेक्ट्रिकल स्विचगियर वीज वितरण प्रणालीचे संरक्षण कसे करते?

इलेक्ट्रिकल स्विचगियर एका संघटित असेंब्लीमध्ये स्विचिंग, अलगाव, संरक्षण, मापन आणि नियंत्रण कार्ये एकत्रित करून वीज वितरण प्रणालीचे संरक्षण करते. जेव्हा सिस्टीम सामान्यपणे कार्य करते, तेव्हा स्विचगियर वेगवेगळ्या लोड्सवर वीज वितरीत करते. जेव्हा असामान्य परिस्थिती उद्भवते, तेव्हा संरक्षक उपकरणे सदोष सर्किट डिस्कनेक्ट करण्यात मदत करतात आणि सिस्टमच्या व्यापक नुकसानाची शक्यता कमी करतात.

मध्यम व्होल्टेज प्रणालीमध्ये, स्विचगियरमध्ये व्हॅक्यूम सर्किट ब्रेकर, वर्तमान ट्रान्सफॉर्मर, व्होल्टेज ट्रान्सफॉर्मर, संरक्षण रिले, बसबार, अर्थिंग स्विच आणि यांत्रिक इंटरलॉक समाविष्ट असू शकतात. दोष शोधण्यासाठी आणि वेगळे करण्यासाठी हे घटक एकत्र काम करतात. उदाहरणार्थ, आउटगोइंग फीडरला शॉर्ट सर्किटचा अनुभव आल्यास, बिघाडामुळे अधिक गंभीर नुकसान होण्यापूर्वी संरक्षण प्रणालीने त्वरित प्रतिसाद दिला पाहिजे आणि सर्किट ब्रेकर उघडला पाहिजे.

कमी व्होल्टेज प्रणालीमध्ये, इलेक्ट्रिकल स्विचगियर मोटर्स, प्रकाश व्यवस्था, उत्पादन लाइन, HVAC प्रणाली, पंप आणि सहायक उपकरणांना वीज वितरित करू शकते. डिझाइनवर अवलंबून, ते निश्चित किंवा काढता येण्याजोग्या युनिट्स वापरू शकतात. काढता येण्याजोग्या स्ट्रक्चर्समुळे तपासणी आणि बदलणे अधिक सोयीस्कर होऊ शकते कारण वैयक्तिक कार्यात्मक युनिट्स वेगळ्या किंवा इतर सर्किट्समध्ये कमी अडथळा आणल्या जाऊ शकतात.

सुरक्षितता केवळ इलेक्ट्रिकल रेटिंगबद्दल नाही. हे संरचनेवर देखील अवलंबून असते. चांगल्या स्विचगियर डिझाइनमध्ये अंतर्गत पृथक्करण, ग्राउंडिंग सातत्य, डोअर इंटरलॉक, ऑपरेटिंग हँडल, केबल कंपार्टमेंट, वेंटिलेशन, इन्सुलेशन अंतर आणि स्पष्ट दृश्य संकेत यांचा विचार केला जातो. हे तपशील ऑपरेटर्सना कॅबिनेट स्थिती समजून घेण्यास आणि असुरक्षित ऑपरेशन कमी करण्यास मदत करतात.

सर्वोत्तम परिणाम म्हणजे केवळ कॅबिनेट कारखान्याची तपासणी पास करते असे नाही. अधिक चांगला परिणाम म्हणजे स्विचगियर स्थापनेनंतर समजण्यायोग्य, सेवायोग्य आणि स्थिर राहते. प्रत्येक फीडर काय नियंत्रित करतो, सर्किट कसे वेगळे करायचे, मुख्य भागांची कुठे तपासणी करायची आणि देखभाल करण्यापूर्वी कोणत्या प्रक्रियांचे पालन केले पाहिजे हे ऑपरेटरना माहित असले पाहिजे.

ऑर्डर देण्यापूर्वी कोणते घटक तपासले पाहिजेत?

इलेक्ट्रिकल स्विचगियर ऑर्डर करण्यापूर्वी, खरेदीदारांनी वेग कमी केला पाहिजे आणि अनेक व्यावहारिक तपशीलांची पुष्टी केली पाहिजे. या टप्प्यावर घाई केल्याने अनेकदा रेखाचित्रे पुन्हा पुन्हा सुधारली जातात, ज्यामुळे उत्पादन आणि स्थापना विलंब होतो.

  • व्होल्टेज पातळी:प्रकल्पाला कमी व्होल्टेज किंवा मध्यम व्होल्टेज स्विचगियरची आवश्यकता आहे का याची खात्री करा आणि रेट केलेले व्होल्टेज काळजीपूर्वक तपासा.
  • रेट केलेले वर्तमान:इनकमिंग आणि आउटगोइंग सर्किट्ससाठी अपेक्षित लोड करंटचे पुनरावलोकन करा, केवळ वर्तमान स्थितीच नाही तर भविष्यातील संभाव्य विस्ताराचे देखील पुनरावलोकन करा.
  • शॉर्ट-सर्किट सहन करण्याची क्षमता:स्विचगियर पॉवर सिस्टमच्या फॉल्ट लेव्हलशी जुळले पाहिजे.
  • कॅबिनेट रचना:निश्चित, काढता येण्याजोग्या, इनडोअर, आउटडोअर, कॉम्पॅक्ट किंवा सानुकूलित संरचना अधिक योग्य आहेत का ते ठरवा.
  • घटक कॉन्फिगरेशन:सर्किट ब्रेकर्स, रिले, मीटर, वर्तमान ट्रान्सफॉर्मर, व्होल्टेज ट्रान्सफॉर्मर, सर्ज प्रोटेक्शन आणि इतर उपकरणांची पुष्टी करा.
  • केबल प्रवेश आणि निर्गमन:साइटला टॉप एंट्री, बॉटम एंट्री, फ्रंट ऍक्सेस किंवा रिअर ऍक्सेस आवश्यक आहे का ते तपासा.
  • स्थापना वातावरण:उंची, आर्द्रता, धूळ, तापमान, गंज धोका आणि वायुवीजन विचारात घ्या.
  • देखभाल प्रवेश:स्थापनेनंतर ऑपरेटर कॅबिनेटची सुरक्षितपणे तपासणी आणि सेवा करू शकतील याची खात्री करा.
  • रेखाचित्र पुष्टीकरण:जेव्हा शक्य असेल तेव्हा सिंगल-लाइन डायग्राम, लेआउट ड्रॉइंग आणि लोड याद्या तयार करा.
  • चाचणी आणि दस्तऐवजीकरण:कारखाना तपासणी रेकॉर्ड, रेखाचित्रे, हस्तपुस्तिका आणि प्रकल्प स्वीकृतीसाठी आवश्यक तांत्रिक कागदपत्रे मागवा.

बर्याच खरेदीदारांसाठी, सर्वात कठीण भाग म्हणजे निर्मात्याला कोणती माहिती आवश्यक आहे हे माहित नसणे. व्यावसायिक पुरवठादाराने केवळ परिपूर्ण तांत्रिक फाईलची वाट पाहण्याऐवजी प्रश्न व्यवस्थित करण्यात मदत केली पाहिजे. हे विशेषत: आंतरराष्ट्रीय प्रकल्पांसाठी महत्त्वाचे आहे जेथे अभियांत्रिकी मानके, कामाच्या सवयी आणि साइटची परिस्थिती एका बाजारपेठेपेक्षा भिन्न असू शकते.

इलेक्ट्रिकल स्विचगियर निवड टेबल

निवड बिंदू व्हय इट मॅटर खरेदीदाराचा व्यावहारिक प्रश्न
व्होल्टेज पातळी मूलभूत उत्पादन श्रेणी आणि इन्सुलेशन आवश्यकता निर्धारित करते. हा प्रकल्प कमी व्होल्टेज, मध्यम व्होल्टेज किंवा सबस्टेशन सिस्टमचा भाग आहे?
रेट केलेले वर्तमान बसबारचा आकार, घटक निवड, उष्णता वाढणे आणि कॅबिनेट डिझाइनवर परिणाम होतो. सामान्य ऑपरेटिंग वर्तमान आणि अपेक्षित भविष्यातील भार काय आहे?
शॉर्ट-सर्किट क्षमता उपकरणे दोष परिस्थितीचा सुरक्षितपणे सामना करू शकतात याची खात्री करते. डिझायनरद्वारे सिस्टम दोष पातळी मोजली गेली आहे किंवा प्रदान केली गेली आहे?
कॅबिनेट प्रकार प्रतिष्ठापन जागा, ऑपरेशन पद्धत आणि देखभाल कार्यक्षमता प्रभावित करते. साइटला निश्चित कॅबिनेट, काढता येण्याजोग्या युनिट्स, GIS, AIS किंवा LV पॅनल्सची आवश्यकता आहे का?
घटक ब्रँड परिणाम खर्च, स्थानिक देखभाल, सुटे भाग आणि वापरकर्ता प्राधान्य. प्राधान्यकृत घटक ब्रँड किंवा प्रकल्प-निर्दिष्ट ब्रँड आहेत का?
स्थापना लेआउट केबल संघर्ष, क्लिअरन्स समस्या आणि ऑन-साइट सुधारणा प्रतिबंधित करते. केबल खंदक, खोलीचे परिमाण आणि कॅबिनेट व्यवस्था याची पुष्टी झाली आहे का?
देखभाल पद्धत दीर्घकालीन उपयोगिता सुधारते आणि शटडाउन वेळ कमी करते. ऑपरेटर समोर, मागील किंवा दोन्ही बाजूंनी तपासणी करतील का?

प्रकल्प नियोजनादरम्यान खरेदीदार जोखीम कशी कमी करू शकतात?

चांगल्या इलेक्ट्रिकल स्विचगियरची खरेदी कोटेशनच्या आधी सुरू होते. साध्या किमतीच्या विनंतीऐवजी अभियांत्रिकी पुष्टीकरण प्रक्रिया म्हणून सुरुवातीच्या संप्रेषणाच्या टप्प्यावर उपचार करून खरेदीदार जोखीम कमी करू शकतात.

एक उपयुक्त पहिली पायरी म्हणजे सिंगल-लाइन डायग्राम गोळा करणे. हे रेखाचित्र दाखवते की सिस्टीममधून वीज कशी वाहते आणि निर्मात्याला येणारे फीडर, आउटगोइंग फीडर, बस कप्लर्स, मीटरिंग पॉइंट्स, संरक्षण कार्ये आणि लोड वितरण समजण्यास मदत करते. सिंगल-लाइन डायग्राम गहाळ असल्यास, पुरवठादार अद्याप सामान्य सल्ला देऊ शकतो, परंतु कोटेशन कमी अचूक असेल.

दुसरी पायरी म्हणजे साइट लेआउट स्पष्ट करणे. विद्युत खोल्या नेहमी सुलभ स्थापनेसाठी पुरेशा जागेसह डिझाइन केल्या जात नाहीत. कॅबिनेटची रुंदी, खोली, उंची, ऑपरेटिंग क्लिअरन्स, मागील प्रवेश, केबल एंट्री आणि दरवाजा उघडण्याची दिशा लवकर तपासली पाहिजे. तांत्रिकदृष्ट्या योग्य कॅबिनेट खोलीत बसत नसल्यास त्रासदायक ठरू शकते.

तिसरी पायरी म्हणजे ऑपरेटिंग वातावरणाची पुष्टी करणे. स्वच्छ इनडोअर रूममध्ये स्थापित केलेल्या इलेक्ट्रिकल स्विचगियरला खाण क्षेत्र, किनारी प्रदेश, दमट वातावरण, फोटोव्होल्टेइक सबस्टेशन किंवा जड धूळ असलेल्या पायाभूत सुविधा प्रकल्पांमध्ये वापरल्या जाणाऱ्या उपकरणांपेक्षा भिन्न आवश्यकता असते. पर्यावरणीय तपशिलांचा प्रभाव बंदिस्त संरक्षण, वायुवीजन, अँटी-कंडेन्सेशन उपाय आणि सामग्री निवडीवर पडतो.

चौथी पायरी म्हणजे अपूर्ण अवतरणांची तुलना करणे टाळणे. जर एका अवतरणात प्रीमियम घटक, चाचणी, रेखाचित्रे आणि सानुकूलन समाविष्ट असेल तर दुसऱ्यामध्ये फक्त मूलभूत कॅबिनेट समाविष्ट असेल, तर कमी किंमत कदाचित चांगले मूल्य दर्शवू शकत नाही. खरेदी संघांनी पुरवठादारांना कॉन्फिगरेशन स्पष्टपणे सूचीबद्ध करण्यास सांगावे जेणेकरून तुलना योग्य होईल.

पाचवी पायरी म्हणजे रेखांकन पुनरावलोकनासाठी वेळ राखून ठेवणे. इलेक्ट्रिकल स्विचगियर सहसा ट्रान्सफॉर्मर, सबस्टेशन, केबल्स, कंट्रोल सिस्टम आणि डाउनस्ट्रीम उपकरणांशी जोडलेले असते. उत्पादन सुरू होण्यापूर्वी एक लहान पुनरावलोकन कालावधी महाग चुका टाळू शकतो. बऱ्याच प्रकल्पांमध्ये, काळजीपूर्वक रेखांकन मंजूरी ही गुळगुळीत स्थापना आणि साइटवरील वारंवार समायोजन यामधील फरक आहे.

इलेक्ट्रिकल स्विचगियरची तपासणी आणि देखभाल करणे सोपे कशामुळे होते?

देखभाल-अनुकूल इलेक्ट्रिकल स्विचगियर अपघाताने होत नाही. हे कॅबिनेट डिझाइन, घटक व्यवस्था, लेबलिंग, दस्तऐवजीकरण आणि प्रवेश नियोजनातून येते. वापरकर्त्यांसाठी, हे महत्त्वाचे आहे कारण स्विचगियर ही एक-वेळची खरेदी नाही. हे उपकरण आहे ज्याने अनेक वर्षांच्या ऑपरेशन, तपासणी, समस्यानिवारण आणि संभाव्य विस्ताराद्वारे साइटची सेवा करणे आवश्यक आहे.

क्लिअर कंपार्टमेंट डिझाइन हा एक महत्त्वाचा घटक आहे. जेव्हा कार्यात्मक क्षेत्रे व्यवस्थित असतात, तेव्हा देखभाल कर्मचारी बसबार क्षेत्र, केबल क्षेत्र, सर्किट ब्रेकर क्षेत्र, नियंत्रण क्षेत्र आणि मीटरिंग क्षेत्र अधिक सहजपणे ओळखू शकतात. हे तपासणी दरम्यान गोंधळ कमी करते आणि तंत्रज्ञांना सुरक्षित प्रक्रियांचे पालन करण्यास मदत करते.

विश्वसनीय यांत्रिक ऑपरेशन हे आणखी एक घटक आहे. दारे, हँडल, इंटरलॉक, शटर, काढता येण्याजोग्या युनिट्स आणि ग्राउंडिंग यंत्रणा सुरळीतपणे काम कराव्यात. फॅक्टरी तपासणीदरम्यान चालवणे कठीण वाटणारे कॅबिनेट अनेक वर्षांच्या सेवेनंतर आणखी त्रासदायक होऊ शकते. खरेदीदारांनी केवळ बाह्य स्वरूपाचा न्याय करण्याऐवजी या तपशीलांकडे लक्ष दिले पाहिजे.

दस्तऐवजीकरण देखील महत्त्वाचे आहे. रेखाचित्रे, वायरिंग आकृत्या, ऑपरेटिंग मॅन्युअल, घटक सूची आणि तपासणी रेकॉर्ड वापरकर्त्यास वितरणानंतर सिस्टम समजण्यास मदत करतात. जेव्हा प्रोजेक्ट टीम बदलते किंवा जेव्हा स्थानिक देखभाल कर्मचाऱ्यांना अनेक वर्षांनी सिस्टमचे समस्यानिवारण करावे लागते तेव्हा हे विशेषतः मौल्यवान असते.

सुटे भागांचे नियोजन दुर्लक्षित केले जाऊ नये. महत्त्वाच्या पॉवर सिस्टमसाठी, खरेदीदारांना स्पेअर सर्किट ब्रेकर, कंट्रोल घटक, इंडिकेटर दिवे, फ्यूज, मीटर किंवा इतर वारंवार सर्व्हिस केलेले भाग आवश्यक असू शकतात. हे पर्याय स्पष्टपणे समजावून सांगणारा निर्माता खरेदीदाराला केवळ पहिल्या स्थापनेचा दिवसच नव्हे तर वास्तविक ऑपरेटिंग परिस्थितीसाठी तयार करण्यात मदत करतो.

उत्पादक चांगल्या खरेदी निर्णयांना कसे समर्थन देऊ शकतो?

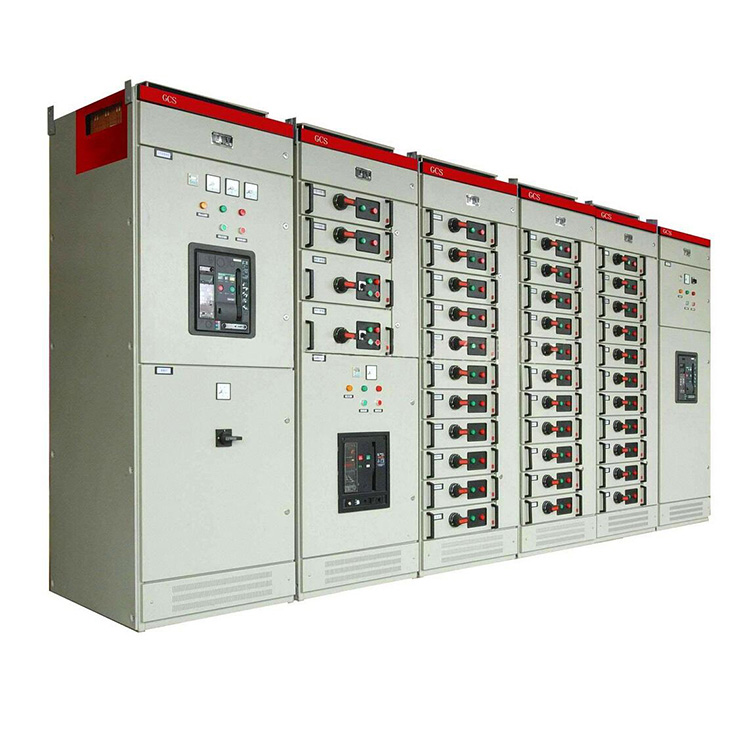

Electrical Switchgear

चांगल्या इलेक्ट्रिकल स्विचगियर उत्पादकाने कॅबिनेट एकत्र करण्यापेक्षा बरेच काही केले पाहिजे. निर्मात्याने खरेदीदारांना प्रकल्प आवश्यकतांचे स्पष्ट तांत्रिक समाधानामध्ये भाषांतर करण्यास मदत केली पाहिजे. यामध्ये योग्य प्रश्न विचारणे, रेखाचित्रांचे पुनरावलोकन करणे, कॅबिनेटमधील फरक समजावून सांगणे, घटक पर्याय तपासणे आणि प्रत्येक निर्णय सुरक्षितता, किंमत, स्थापना आणि देखभाल यावर कसा परिणाम करतो हे समजून घेण्यात खरेदीदारास मदत करणे समाविष्ट आहे.

कंसो इलेक्ट्रिकल सायन्स अँड टेक्नॉलॉजी कं, लि. ही विद्युत उपकरणे जसे की स्विचगियर, सबस्टेशन, ट्रान्सफॉर्मर आणि संबंधित वीज वितरण उत्पादनांच्या निर्मितीमध्ये गुंतलेली आहे. ज्या खरेदीदारांना इलेक्ट्रिकल स्विचगियरची आवश्यकता असते त्यांच्यासाठी, उत्पादन-देणारं कार्यसंघासह काम करण्याचे मूल्य म्हणजे तांत्रिक संप्रेषण उत्पादन वास्तविकतेशी अधिक थेट जोडले जाऊ शकते.

उदाहरणार्थ, जेव्हा खरेदीदाराला कॉम्पॅक्ट सबस्टेशनसाठी कमी व्होल्टेज स्विचगियरची आवश्यकता असते, तेव्हा चर्चा कॅबिनेटच्या नावावर थांबू नये. निर्मात्याने प्रकल्पाला GGD, GCK, GCS, MNS, किंवा दुसरी योग्य रचना आवश्यक आहे का याची पुष्टी करावी. जेव्हा खरेदीदाराला मध्यम व्होल्टेज स्विचगियरची आवश्यकता असते, तेव्हा उत्पादकाने व्होल्टेज पातळी, सर्किट ब्रेकर कॉन्फिगरेशन, संरक्षण रिले आवश्यकता आणि केबल व्यवस्था यांचे पुनरावलोकन करण्यात मदत केली पाहिजे.

आणखी एक फायदा म्हणजे सानुकूलन. अनेक प्रकल्प पूर्णपणे मानक कॅबिनेटवर अवलंबून राहू शकत नाहीत. साइटला विशेष परिमाण, विशिष्ट घटक ब्रँड, असामान्य केबल एंट्री, अतिरिक्त मीटरिंग, आरक्षित विस्ताराची जागा किंवा येणारे आणि जाणारे फीडरची विशिष्ट व्यवस्था आवश्यक असू शकते. एक सक्षम निर्माता या तपशीलांचे पुनरावलोकन करू शकतो आणि अधिक व्यावहारिक प्रस्ताव देऊ शकतो.

सर्वात मजबूत पुरवठादार संबंध स्पष्ट माहितीवर तयार केले जातात. खरेदीदारांनी रेखाचित्रे आणि प्रकल्प परिस्थिती सामायिक करण्यासाठी तयार असले पाहिजे, तर निर्मात्याने संघटित प्रश्न आणि वास्तववादी सूचनांसह प्रतिसाद दिला पाहिजे. हा द्वि-मार्ग संप्रेषण लपविलेले जोखीम कमी करण्यात मदत करते आणि खरेदी प्रक्रिया शांत, जलद आणि अधिक विश्वासार्ह बनवते.

इलेक्ट्रिकल स्विचगियर कधीही कॅबिनेट नावाने खरेदी करू नये. सिस्टम आवश्यकता, पुष्टी केलेले रेखाचित्र, ऑपरेटिंग वातावरण, घटक कॉन्फिगरेशन आणि भविष्यातील देखभाल योजना यानुसार खरेदी करणे हा अधिक चांगला दृष्टीकोन आहे.

वारंवार विचारले जाणारे प्रश्न

Q1: इलेक्ट्रिकल स्विचगियर कशासाठी वापरला जातो?

इलेक्ट्रिकल स्विचगियरचा वापर विद्युत शक्ती नियंत्रित करण्यासाठी, संरक्षण करण्यासाठी, विलग करण्यासाठी आणि वितरण करण्यासाठी केला जातो. हे ऑपरेटरना सर्किट्स सुरक्षितपणे व्यवस्थापित करण्यात मदत करते आणि जेव्हा असामान्य परिस्थिती उद्भवते तेव्हा दोषपूर्ण विभाग डिस्कनेक्ट होण्यास अनुमती देते.

Q2: इलेक्ट्रिकल स्विचगियर फक्त सबस्टेशनमध्ये वापरले जाते का?

नाही. हे सबस्टेशन, औद्योगिक संयंत्रे, व्यावसायिक इमारती, उपयुक्तता प्रणाली, अक्षय ऊर्जा प्रकल्प, खाण साइट्स, पायाभूत सुविधा प्रकल्प आणि इतर अनेक ऊर्जा वितरण वातावरणात वापरले जाऊ शकते.

Q3: कोटेशनची विनंती करण्यापूर्वी मी कोणती माहिती तयार करावी?

सिंगल-लाइन डायग्राम, लोड सूची, व्होल्टेज पातळी, रेट केलेले वर्तमान, शॉर्ट-सर्किट क्षमता, लेआउट योजना, पसंतीचे घटक ब्रँड, इंस्टॉलेशन वातावरण आणि केबल एंट्री आवश्यकता तयार करणे उपयुक्त आहे.

Q4: मला कमी व्होल्टेज किंवा मध्यम व्होल्टेज स्विचगियरची आवश्यकता आहे हे मला कसे कळेल?

योग्य निवड व्होल्टेज पातळी आणि वीज वितरण प्रणालीमधील उपकरणांच्या स्थितीवर अवलंबून असते. कमी व्होल्टेज स्विचगियर सामान्यत: अंतिम वीज वितरणाच्या जवळ वापरले जाते, तर मध्यम व्होल्टेज स्विचगियर उच्च-व्होल्टेज वितरण आणि सबस्टेशन-संबंधित प्रणालींमध्ये वापरले जाते.

Q5: दोन इलेक्ट्रिकल स्विचगियर कोटेशनच्या किंमती खूप भिन्न का आहेत?

कॅबिनेट संरचना, रेट केलेले वर्तमान, शॉर्ट-सर्किट क्षमता, घटक ब्रँड, संरक्षण साधने, बसबार सामग्री, सानुकूलित पातळी, चाचणी, दस्तऐवजीकरण आणि प्रकल्प सेवा व्याप्ती यावरून किंमतीतील फरक असू शकतो. खरेदीदारांनी निर्णय घेण्यापूर्वी कॉन्फिगरेशनची काळजीपूर्वक तुलना केली पाहिजे.

Q6: इलेक्ट्रिकल स्विचगियर विशिष्ट प्रकल्पासाठी सानुकूलित केले जाऊ शकते?

होय. बऱ्याच प्रकल्पांना सानुकूलित कॅबिनेट परिमाणे, फीडर व्यवस्था, घटक ब्रँड, केबल एंट्री पद्धती, मीटरिंग कार्ये किंवा आरक्षित विस्तारित जागा आवश्यक असतात. उत्पादनापूर्वी रेखाचित्रे आणि तांत्रिक संप्रेषणाद्वारे सानुकूलनाची पुष्टी केली पाहिजे.

Q7: इलेक्ट्रिकल स्विचगियर खरेदी करताना खरेदीदारांची सर्वात मोठी चूक कोणती आहे?

तांत्रिक आधाराची पुष्टी न करता किंमत विचारणे ही सर्वात मोठी चूक आहे. रेखाचित्रे, रेटिंग, कॅबिनेट प्रकार आणि घटक कॉन्फिगरेशन अस्पष्ट असल्यास, कोटेशन वास्तविक प्रकल्प आवश्यकता दर्शवू शकत नाही.

अंतिम खरेदी सल्ला

इलेक्ट्रिकल स्विचगियर ही केवळ कॅबिनेट खरेदी नाही. हा एक निर्णय आहे जो सुरक्षितता, उर्जा सातत्य, प्रतिष्ठापन कार्यक्षमता, देखभाल सुविधा आणि दीर्घकालीन प्रकल्प स्थिरता प्रभावित करतो. जे खरेदीदार रेखांकनाची लवकर पुष्टी करतात, कॉन्फिगरेशनची काळजीपूर्वक तुलना करतात आणि वास्तविक साइट परिस्थितीशी संवाद साधतात त्यांना केवळ अवतरण शीटमध्ये बसणाऱ्या उपकरणांऐवजी प्रकल्पात बसणारी उपकरणे मिळण्याची अधिक शक्यता असते.

तुमच्या प्रकल्पाला कारखाना, सबस्टेशन, कॉम्पॅक्ट पॉवर डिस्ट्रिब्युशन सिस्टम, व्यावसायिक इमारत किंवा औद्योगिक साइटसाठी इलेक्ट्रिकल स्विचगियरची आवश्यकता असल्यास,कंसो इलेक्ट्रिकल सायन्स अँड टेक्नॉलॉजी कं, लि.तुमच्या तांत्रिक आवश्यकतांचे पुनरावलोकन करण्यात आणि उत्पादनाची व्यावहारिक चर्चा प्रदान करण्यात मदत करू शकते. योग्य स्विचगियर पर्यायांची तुलना करण्यासाठी, कॅबिनेट तपशीलांची पुष्टी करा किंवा प्रकल्प समर्थनाची विनंती कराआमच्याशी संपर्क साधाआणि तुमची रेखाचित्रे किंवा मूलभूत विद्युत आवश्यकता टीमसोबत शेअर करा.
