विश्वासार्ह वीज वितरणासाठी 11kv आउटडोअर Lv आणि Mv Vcb पॅनेल सर्वोत्तम पर्याय का आहेत?

व्यावसायिक वीज वितरण उपकरण निर्माता म्हणून,कन्सोउच्च कार्यक्षमता प्रदान करते11kv आउटडोअर Lv आणि Mv Vcb पटलऔद्योगिक, उपयुक्तता, व्यावसायिक आणि पायाभूत सुविधा प्रकल्पांसाठी डिझाइन केलेले. व्हॅक्यूम सर्किट ब्रेकर तंत्रज्ञानासह इंजिनिअर केलेले, हे आउटडोअर स्विचगियर पॅनेल उत्कृष्ट इन्सुलेशन देतात, सुरक्षित स्विचिंग, दीर्घ सेवा आयुष्य आणि कठोर पर्यावरणीय परिस्थितीतही भरवशाचे ऑपरेशन.

आधुनिक विद्युत प्रणालींची सुरक्षितता, कार्यक्षमता आणि स्थिरता सुनिश्चित करण्यासाठी योग्य बाह्य स्विचगियर निवडणे आवश्यक आहे. हा लेख 11kv आउटडोअर Lv आणि Mv Vcb पॅनल्स कसे कार्य करतात, त्यांचे प्रमुख फायदे, तांत्रिक वैशिष्ट्ये, अनुप्रयोग, निवड टिपा, देखभाल शिफारसी आणि ते प्राधान्यीकृत मध्यम-व्होल्टेज का बनले आहेत जगभरातील उपाय. तुम्ही नवीन इलेक्ट्रिकल नेटवर्क डिझाईन करत असाल किंवा विद्यमान सिस्टीम अपग्रेड करत असाल, हे मार्गदर्शक अभियंते, कंत्राटदार आणि खरेदी व्यावसायिकांसाठी व्यावहारिक अंतर्दृष्टी प्रदान करते.

सामग्री

• 11kv आउटडोअर Lv आणि Mv Vcb पॅनल्स काय आहेत?
• व्हॅक्यूम सर्किट ब्रेकर पॅनेल इतके लोकप्रिय का आहेत?
• आउटडोअर व्हीसीबी पॅनल्सचे मुख्य घटक
• तांत्रिक तपशील तुलना
• ठराविक अनुप्रयोग
• योग्य पॅनेल कसे निवडावे
• देखभाल सर्वोत्तम पद्धती
• वारंवार विचारले जाणारे प्रश्न
• निष्कर्ष

11kv आउटडोअर Lv आणि Mv Vcb पॅनल्स काय आहेत?

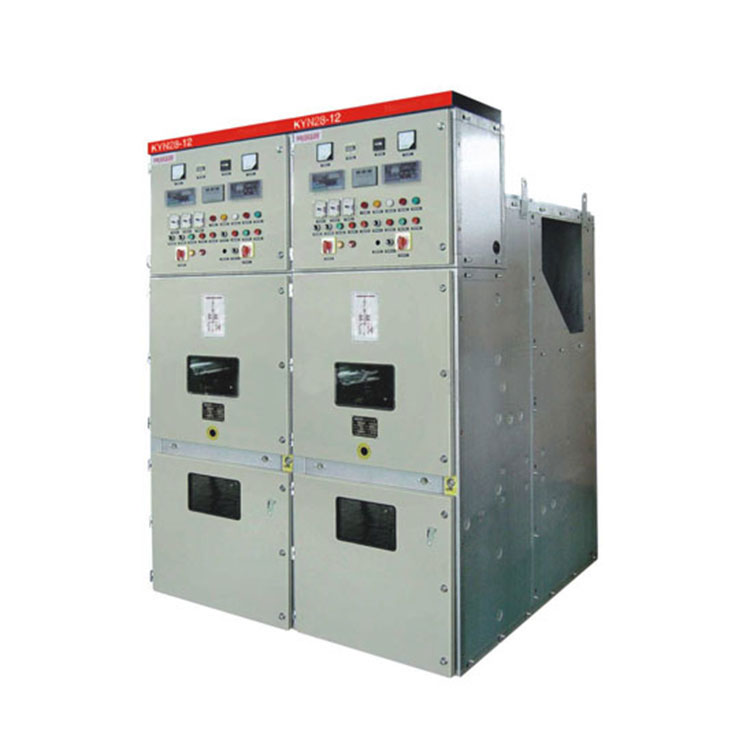

11kv आउटडोअर Lv आणि Mv Vcb पॅनेल हे एक संपूर्ण मध्यम-व्होल्टेज वीज वितरण सोल्यूशन आहे व्हॅक्यूम सर्किट ब्रेकर (VCB) बाह्य स्थापनेसाठी डिझाइन केलेले. हे पॅनेल सुरक्षितपणे नियंत्रित करतात, वेगळे करतात आणि संरक्षित करतात निरीक्षणासाठी लो-व्होल्टेज कंट्रोल सर्किट्स समाकलित करताना अंदाजे 11kV वर चालणारे इलेक्ट्रिकल फीडर, संरक्षण, संप्रेषण आणि ऑटोमेशन.

पारंपारिक तेल किंवा एअर सर्किट ब्रेकर्सच्या विपरीत, व्हॅक्यूम सर्किट ब्रेकर सीलबंद आतील इलेक्ट्रिकल आर्क्स विझवतात व्हॅक्यूम इंटरप्टर्स. इंटरप्टरमध्ये अक्षरशः वायू नसल्यामुळे, विद्युत चाप वेगाने अदृश्य होतो, परिणामी उत्कृष्ट स्विचिंग कार्यप्रदर्शन, किमान देखभाल आवश्यकता आणि लक्षणीय दीर्घ सेवा आयुष्य.

आधुनिक आउटडोअर व्हीसीबी पॅनेल गॅल्वनाइज्ड स्टील किंवा वेदरप्रूफसह स्टेनलेस-स्टील संलग्नक वापरून तयार केले जातात. पाऊस, आर्द्रता, धूळ, अतिनील विकिरण, कीटकांपासून अंतर्गत विद्युत घटकांचे संरक्षण करणारे बांधकाम, आणि गंभीर पर्यावरणीय परिस्थिती. अनेक डिझाईन्स IEC मानकांचे पालन करतात आणि विश्वसनीयरित्या कार्य करू शकतात विस्तृत तापमान श्रेणी.

व्हॅक्यूम सर्किट ब्रेकर पॅनेल इतके लोकप्रिय का आहेत?

पॉवर युटिलिटीज आणि औद्योगिक सुविधा वाढत्या प्रमाणात व्हॅक्यूम सर्किट ब्रेकर तंत्रज्ञानाला प्राधान्य देतात कारण ते एकत्रित होते उत्कृष्ट दीर्घकालीन विश्वासार्हतेसह उच्च परिचालन सुरक्षितता. इलेक्ट्रिकल इन्फ्रास्ट्रक्चर अधिक बुद्धिमान बनत असताना, देखभाल खर्च कमी करताना आणि डाउनटाइम कमी करताना उपकरणांनी सातत्यपूर्ण संरक्षण प्रदान केले पाहिजे.

उत्कृष्ट सुरक्षा कार्यप्रदर्शन

व्हॅक्यूम इंटरप्टर्स अनेक जुन्या व्यत्यय तंत्रज्ञानाच्या तुलनेत आर्क फ्लॅश धोके प्रभावीपणे दूर करतात. सीलबंद व्हॅक्यूम चेंबर ज्वलन प्रतिबंधित करते आणि आगीचे धोके लक्षणीयरीत्या कमी करते, ज्यामुळे हे पॅनेल योग्य बनतात उच्च ऑपरेशनल सुरक्षा आवश्यक असलेल्या गंभीर सुविधा.

दीर्घ यांत्रिक जीवन

उच्च-गुणवत्तेचे व्हीसीबी कमीतकमी पोशाखांसह हजारो स्विचिंग ऑपरेशन्स करू शकते. हे टिकाऊपणा कमी होते देखभाल वारंवारता आणि विद्युत प्रतिष्ठापनांची एकूण जीवनचक्र खर्च कमी करते.

उत्कृष्ट पर्यावरण संरक्षण

ऑइल सर्किट ब्रेकर्सच्या विपरीत, व्हॅक्यूम तंत्रज्ञानाला इन्सुलेट तेलाची आवश्यकता नसते जे वातावरणात गळती करू शकते. हे तेलाने भरलेल्या उपकरणे, सपोर्टिंग क्लिनर आणि बरेच काही संबंधित नियमित हाताळणी आणि बदलणे देखील टाळते शाश्वत वीज वितरण.

विश्वसनीय फॉल्ट अलगाव

जेव्हा ओव्हरलोड किंवा शॉर्ट सर्किट यांसारखे दोष उद्भवतात, तेव्हा ब्रेकर प्रभावित फीडरला वेगाने डिस्कनेक्ट करतो, देखभाल करताना ट्रान्सफॉर्मर, मोटर्स, केबल्स आणि इतर महागड्या विद्युत मालमत्तेचे नुकसान रोखणे सिस्टम स्थिरता.

स्मार्ट ग्रिड एकत्रीकरणासाठी योग्य

मॉडर्न आउटडोअर VCB पटल इंटेलिजेंट प्रोटेक्शन रिले, SCADA कम्युनिकेशन मॉड्युल, समाकलित करू शकतात. रिमोट मॉनिटरिंग सिस्टम, फॉल्ट इंडिकेटर आणि डिजिटल मापन उपकरणे, भविष्यसूचक देखभाल सक्षम करते आणि रिअल-टाइम नेटवर्क व्यवस्थापन.

आउटडोअर व्हीसीबी पॅनल्सचे मुख्य घटक

बाह्य VCB पॅनेलची अंतर्गत रचना समजून घेणे अभियंत्यांना उपकरणाची गुणवत्ता आणि दीर्घकालीन विश्वासार्हतेचे मूल्यांकन करण्यात मदत करते. जरी प्रकल्पाच्या गरजेनुसार कॉन्फिगरेशन बदलू शकतात, तरीही बहुतेक 11kV आउटडोअर LV आणि MV VCB पॅनल्स सुरक्षित आणि कार्यक्षम वीज वितरण सुनिश्चित करण्यासाठी एकत्र काम करणारे अनेक आवश्यक घटक सामायिक करतात.

व्हॅक्यूम सर्किट ब्रेकर

व्हॅक्यूम सर्किट ब्रेकर हे पॅनेलचे हृदय आहे. हे सीलबंद व्हॅक्यूम इंटरप्टरमधील विद्युत चाप विझवून सामान्य लोड करंट आणि फॉल्ट करंटमध्ये व्यत्यय आणते. पारंपारिक व्यत्यय तंत्रज्ञानाच्या तुलनेत, व्हॅक्यूम ब्रेकर्स जलद स्विचिंग, उच्च डायलेक्ट्रिक पुनर्प्राप्ती आणि लक्षणीयरीत्या कमी देखभाल आवश्यकता प्रदान करतात.

संरक्षण रिले

डिजिटल संरक्षण रिले सतत व्होल्टेज, वर्तमान, वारंवारता आणि दोष परिस्थितीचे निरीक्षण करतात. ओव्हरलोड, शॉर्ट सर्किट किंवा अर्थ फॉल्ट यासारख्या असामान्यता उद्भवल्यास, रिले ताबडतोब सर्किट ब्रेकरला ट्रिप कमांड पाठवते, ट्रान्सफॉर्मर, केबल्स, जनरेटर आणि डाउनस्ट्रीम उपकरणांचे संरक्षण करते.

वर्तमान आणि व्होल्टेज ट्रान्सफॉर्मर

CTs आणि VTs मीटरिंग, संरक्षण आणि निरीक्षणासाठी अचूक विद्युत मापन प्रदान करतात. ही उपकरणे उच्च अचूकतेसह असामान्य ऑपरेटिंग परिस्थिती शोधण्यासाठी बुद्धिमान नियंत्रण प्रणाली सक्षम करतात.

बसबार प्रणाली

तांबे किंवा ॲल्युमिनिअमचे बसबार भिंतीच्या आत विद्युत उर्जेचे कार्यक्षमतेने वितरण करतात. योग्य इन्सुलेशन डिझाइनमुळे उष्णतेची निर्मिती कमी होते आणि दोषांच्या परिस्थितीत उत्कृष्ट चालकता आणि यांत्रिक शक्ती सुनिश्चित होते.

आउटडोअर एन्क्लोजर

संलग्नक अंतर्गत विद्युत घटकांचे आर्द्रता, धूळ, गंज, सूर्यप्रकाश, कीटक आणि यांत्रिक प्रभावापासून संरक्षण करते. प्रतिष्ठापन वातावरणावर अवलंबून, उत्पादक IP-रेट केलेल्या संरक्षणासह गॅल्वनाइज्ड स्टील किंवा स्टेनलेस-स्टील कॅबिनेट प्रदान करू शकतात.

नियंत्रण आणि देखरेख युनिट

आधुनिक आऊटडोअर स्विचगियरमध्ये SCADA, Modbus, IEC 61850 आणि रिमोट कम्युनिकेशन फंक्शन्सना सपोर्ट करणाऱ्या बुद्धिमान मॉनिटरिंग सिस्टमचा समावेश असतो. ऑपरेटर उपकरणाच्या स्थितीचे परीक्षण करू शकतात, अलार्म प्राप्त करू शकतात आणि इंस्टॉलेशन साइटला भेट न देता दूरस्थ निदान करू शकतात.

तांत्रिक तपशील तुलना

खालील सारणी ठराविक 11kV आउटडोअर LV आणि MV VCB पॅनल्ससाठी सामान्य तांत्रिक मापदंडांचा सारांश देते. प्रकल्प आवश्यकता आणि सानुकूलित कॉन्फिगरेशनच्या आधारावर वास्तविक वैशिष्ट्ये बदलू शकतात.

ठराविक अनुप्रयोग

11kV आउटडोअर VCB पॅनेलची लवचिकता आणि टिकाऊपणा त्यांना विविध प्रकारच्या उद्योगांसाठी आणि उपयुक्तता प्रकल्पांसाठी योग्य बनवते. कठोर बाहेरच्या वातावरणात विश्वासार्हपणे काम करण्याच्या त्यांच्या क्षमतेने त्यांना जगभरात सर्वाधिक प्रमाणात स्वीकारल्या जाणाऱ्या मध्यम-व्होल्टेज स्विचिंग सोल्यूशन्सपैकी एक बनवले आहे.

• वीज निर्मिती संयंत्रे
• इलेक्ट्रिकल सबस्टेशन
• सौर आणि पवन शेतांसह अक्षय ऊर्जा प्रकल्प
• औद्योगिक उत्पादन सुविधा
• खाणकाम कार्ये
• तेल आणि वायू उत्पादन साइट
• महानगरपालिका विद्युत वितरण प्रणाली
• व्यापारी संकुले
• वाहतूक पायाभूत सुविधा
• स्थिर मध्यम-व्होल्टेज वितरण आवश्यक असलेली डेटा केंद्रे

अक्षय ऊर्जा अनुप्रयोगांसाठी, बाह्य व्हीसीबी पॅनेल युटिलिटी ग्रिडसह सुरक्षित एकीकरण सक्षम करताना ट्रान्सफॉर्मर आणि फीडर सर्किट्सचे संरक्षण करण्यात महत्त्वाची भूमिका बजावतात. बुद्धिमान संरक्षण प्रणाली रिमोट मॉनिटरिंग प्लॅटफॉर्मद्वारे ऑपरेशनल दृश्यमानता देखील सुधारतात.

योग्य 11kV आउटडोअर VCB पॅनेल कसे निवडावे

योग्य पॅनेल निवडण्यासाठी तांत्रिक आवश्यकता आणि ऑपरेटिंग परिस्थिती दोन्हीचे काळजीपूर्वक मूल्यांकन करणे आवश्यक आहे. केवळ किंमतीवर आधारित उपकरणे निवडल्याने दीर्घकालीन देखभाल खर्च वाढू शकतो किंवा सिस्टमची विश्वासार्हता कमी होऊ शकते.

1. आवश्यक रेट केलेले वर्तमान आणि ब्रेकिंग क्षमता निश्चित करा.
2. पर्यावरणीय परिस्थितीचे मूल्यांकन कराजसे की आर्द्रता, मीठ स्प्रे, धूळ, उंची आणि तापमान.
3. योग्य संलग्न संरक्षण निवडास्थापना वातावरणानुसार.
4. IEC मानकांचे पालन केल्याची पुष्टी कराआणि स्थानिक विद्युत नियम.
5. भविष्यातील विस्ताराचा विचार करामॉड्यूलर पॅनेल डिझाइन निवडून.
6. बुद्धिमान संप्रेषण कार्ये सत्यापित कराSCADA एकत्रीकरण आवश्यक असल्यास.
7. एक अनुभवी निर्माता निवडाअभियांत्रिकी समर्थन, चाचणी अहवाल आणि विक्री-पश्चात सेवा प्रदान करण्यास सक्षम.

देखभाल सर्वोत्तम पद्धती

व्हॅक्यूम सर्किट ब्रेकर्सना तेलाने भरलेल्या पर्यायांपेक्षा कमी देखभालीची आवश्यकता असली तरी, उपकरणाच्या संपूर्ण जीवनचक्रात जास्तीत जास्त विश्वासार्हता सुनिश्चित करण्यासाठी नियमित तपासणी आवश्यक राहते.

• संलग्न सीलची नियमितपणे तपासणी करा.
• इन्सुलेट पृष्ठभागांपासून धूळ आणि दूषित पदार्थ स्वच्छ करा.
• ओव्हरहाटिंगसाठी इलेक्ट्रिकल कनेक्शन तपासा.
• संरक्षण रिले सेटिंग्ज वेळोवेळी सत्यापित करा.
• नियोजित देखभाल दरम्यान इन्सुलेशन प्रतिरोध चाचणी करा.
• सुरळीत हालचाल तपासण्यासाठी ब्रेकर यांत्रिकपणे चालवा.
• बुद्धिमान मॉनिटरिंग सिस्टम वापरून ऑपरेटिंग डेटाचे निरीक्षण करा.

प्रतिबंधात्मक देखभाल वेळापत्रकांचे पालन केल्याने उपकरणे सेवा आयुष्य वाढवताना अनपेक्षित आउटेज लक्षणीयरीत्या कमी होतात. बऱ्याच युटिलिटीज आता नियमित तपासणी भविष्यसूचक देखभाल तंत्रज्ञानासह एकत्रित करतात जे संभाव्य अपयश येण्यापूर्वी ते ओळखण्यासाठी ऑपरेशनल डेटाचे विश्लेषण करतात.

वारंवार विचारले जाणारे प्रश्न

निष्कर्ष

उर्जा प्रणाली अधिक बुद्धिमत्ता, कार्यक्षमता आणि टिकाऊपणाकडे विकसित होत राहिल्याने,11kV आउटडोअर LV आणि MV VCB पॅनल्समध्यम-व्होल्टेज वीज वितरणासाठी विश्वसनीय उपाय बनले आहेत. त्यांचे उत्कृष्ट स्विचिंग कार्यप्रदर्शन, अपवादात्मक विश्वासार्हता, कमी देखभाल आवश्यकता आणि आधुनिक ऑटोमेशन तंत्रज्ञानाशी सुसंगतता यामुळे ते उपयुक्तता, औद्योगिक सुविधा, अक्षय ऊर्जा प्रकल्प आणि व्यावसायिक पायाभूत सुविधांसाठी उत्कृष्ट गुंतवणूक करतात.

व्यावसायिक अभियांत्रिकी कौशल्याने समर्थित,कन्सोविविध प्रकल्प आवश्यकता पूर्ण करणारे भरोसेमंद मैदानी मध्यम-व्होल्टेज स्विचगियर सोल्यूशन्स वितरीत करण्यासाठी वचनबद्ध आहे. तुम्हाला मानक कॉन्फिगरेशन किंवा पूर्णपणे सानुकूलित वीज वितरण प्रणालीची आवश्यकता असली तरीही, आमची अनुभवी टीम तुमच्या संपूर्ण प्रकल्पात तांत्रिक सल्ला, उत्पादन शिफारसी आणि सर्वसमावेशक समर्थन प्रदान करण्यास तयार आहे.आमच्याशी संपर्क साधाआज तुमच्या अर्जावर चर्चा करण्यासाठी आणि आमचे विश्वासार्ह 11kV आउटडोअर LV आणि MV VCB पॅनेल तुमच्या इलेक्ट्रिकल नेटवर्कची सुरक्षा, कार्यक्षमता आणि दीर्घकालीन कार्यप्रदर्शन सुधारण्यात कशी मदत करू शकतात हे जाणून घ्या.
