आधुनिक वीज वितरण प्रणालींसाठी GCS लो व्होल्टेज स्विचगियर एक स्मार्ट पर्याय का बनत आहे?

गोषवारा:विश्वसनीय कमी-व्होल्टेज वीज वितरणासाठी फक्त विद्युत उपकरणे जोडण्यापेक्षा अधिक आवश्यक आहे. यासाठी एक स्विचगियर प्रणाली आवश्यक आहे जी सर्किट आयोजित करू शकते, ऑपरेशनल सुरक्षितता सुधारू शकते, देखभाल सुलभ करू शकते आणि वाढत्या जटिल ऑटोमेशन आवश्यकतांना समर्थन देऊ शकते.CONSO·CN GCS कमी व्होल्टेज स्विचगियरमॉड्युलर फंक्शनल युनिट्स, प्रॅक्टिकल ड्रॉवर मेकॅनिझम, कंपार्टमेंटलाइज्ड कन्स्ट्रक्शन आणि लवचिक केबल कनेक्शन्सच्या आसपास डिझाइन केलेले आहे. हा लेख त्याची रचना, प्रमुख तांत्रिक वैशिष्ट्ये, अनुप्रयोग, फायदे आणि अभियंते, कंत्राटदार, वितरक आणि औद्योगिक वीज-प्रणाली खरेदीदारांसाठी निवडीचे महत्त्वाचे विचार स्पष्ट करतो.

सामग्री सारणी

• GCS लो व्होल्टेज स्विचगियर म्हणजे काय?
• GCS स्विचगियरची मुख्य संरचनात्मक वैशिष्ट्ये काय आहेत?
• वीज वितरणासाठी GCS लो व्होल्टेज स्विचगियर का निवडावे?
• GCS ची GCK लो व्होल्टेज स्विचगियरशी तुलना कशी होते?
• GCS कमी व्होल्टेज स्विचगियर कुठे वापरला जातो?
• खरेदीदारांनी GCS लो व्होल्टेज स्विचगियर कसे निवडावे?
• उत्पादक क्षमता का महत्त्वाची आहे?
• GCS लो व्होल्टेज स्विचगियर बद्दल वारंवार विचारले जाणारे प्रश्न

GCS लो व्होल्टेज स्विचगियर म्हणजे काय?

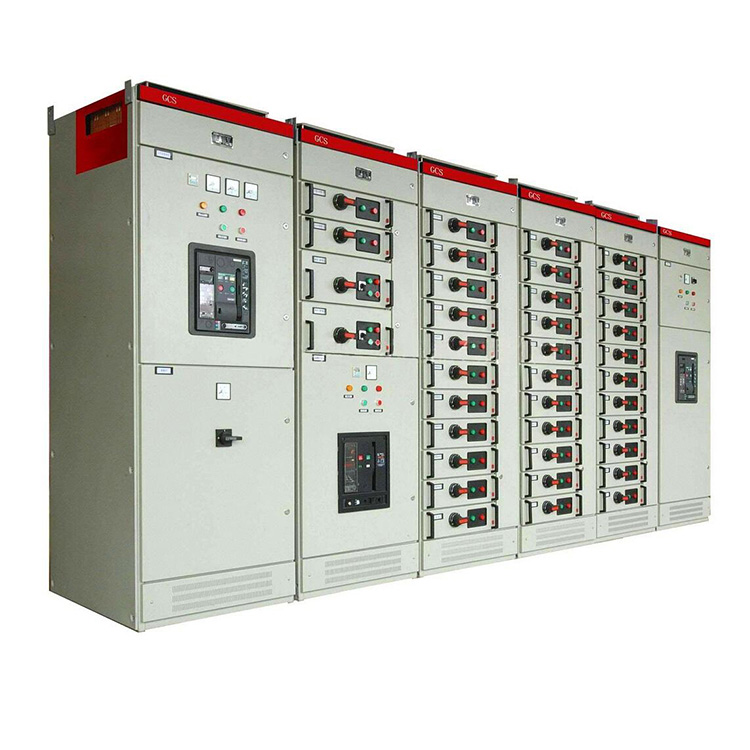

GCS लो व्होल्टेज स्विचगियर हे मॉड्युलर लो-व्होल्टेज पॉवर डिस्ट्रिब्युशन आणि कंट्रोल सोल्यूशन आहे ज्यामध्ये अनेक सर्किट्स, मोटर-कंट्रोल फंक्शन्स, ऑटोमेशन इंटरफेस आणि मेंटेनन्स ऍक्सेस कॉम्पॅक्ट इलेक्ट्रिकल असेंब्लीमध्ये आयोजित करणे आवश्यक आहे.

पारंपारिक लो-व्होल्टेज स्विचगियर कॉन्फिगरेशनच्या तुलनेत, GCS उपकरणे मॉड्युलर फंक्शनल युनिट्स आणि व्यावहारिक निष्कर्षण आणि प्रोपल्शन यंत्रणांवर जास्त भर देतात. CONSO·CN च्या उत्पादन माहितीनुसार, त्याचे GCS सोल्यूशन ग्राहकाच्या सिंगल-लाइन डायग्राम, लेआउट प्लॅन आणि खरेदी सूचीनुसार तयार केले जाऊ शकते, ज्यामुळे अंतिम कॉन्फिगरेशन वास्तविक वितरण प्रणालीशी अधिक चांगले जुळते.

डिझाईन विशेषतः उपयोगी ठरते जेव्हा एखाद्या प्रकल्पासाठी एकाधिक आउटगोइंग फीडर आणि स्वतंत्र कार्यात्मक युनिट्सची आवश्यकता असते. संपूर्ण कॅबिनेटला एक इलेक्ट्रिकल स्पेस मानण्याऐवजी, GCS बांधकाम उपकरणे फंक्शनल विभागांमध्ये विभाजित करते, ऑपरेटरला वैयक्तिक सर्किट वेगळे करण्यात आणि स्थानिकीकृत फॉल्टचा संभाव्य प्रभाव मर्यादित करण्यास मदत करते.

GCS स्विचगियरची मुख्य संरचनात्मक वैशिष्ट्ये काय आहेत?

GCS प्रणालीची परिणामकारकता त्याचे विद्युत घटक, बसबार व्यवस्था, कार्यात्मक कंपार्टमेंट, केबल कंपार्टमेंट आणि काढता येण्याजोग्या युनिट्स यांच्यातील संबंधांवरून येते. GCS सोल्यूशनचे मूल्यमापन करताना अनेक संरचनात्मक वैशिष्ट्ये विशेषतः महत्वाची असतात.

मॉड्यूलर फंक्शनल युनिट्स

मॉड्यूलर बांधकाम वास्तविक वितरण आवश्यकतांनुसार भिन्न सर्किट कॉन्फिगर करणे शक्य करते. हे औद्योगिक सुविधांसाठी मौल्यवान आहे जेथे फीडर, मोटर-कंट्रोल सर्किट्स, ऑटोमेशन उपकरणे आणि सहाय्यक भारांना वेगवेगळ्या इलेक्ट्रिकल कॉन्फिगरेशनची आवश्यकता असू शकते.

वेगळे फंक्शनल कंपार्टमेंट

फंक्शनल युनिट्स आणि कंपार्टमेंट्स स्पष्ट पृथक्करणासह डिझाइन केलेले आहेत. ही व्यवस्था एका लहान क्षेत्रामध्ये दोषाचा प्रभाव मर्यादित करण्यात मदत करू शकते आणि देखभाल कर्मचाऱ्यांना इतर सर्किट्समध्ये अनावश्यकपणे अडथळा न आणता वैयक्तिक विभागांवर कार्य करण्यास अनुमती देते.

तीन-बसबार क्षैतिज व्यवस्था

CONSO·CN कडील उत्पादन माहिती डायनॅमिक आणि थर्मल स्थिरता प्रदान करण्याच्या उद्देशाने तीन-बस क्षैतिज व्यवस्था निर्दिष्ट करते. नमूद केलेले डिझाइन लागू कॉन्फिगरेशन आणि परिस्थितीनुसार 80/176 kA पर्यंत शॉर्ट-सर्किट करंटचा प्रभाव सहन करू शकते.

उच्च सर्किट घनता

निर्मात्याच्या प्रकाशित उत्पादनाच्या माहितीनुसार एकल MCC कॅबिनेट 22 सर्किट्स पर्यंत सामावून घेऊ शकते. हे कॉन्फिगरेशन वीज-निर्मिती, पेट्रोकेमिकल, औद्योगिक ऑटोमेशन आणि मोठ्या प्रमाणात विद्युत भार असलेल्या इतर सुविधांसाठी उपयुक्त ठरू शकते.

व्यावहारिक केबल कंपार्टमेंट

बाह्य केबल कनेक्शन एका समर्पित केबल कंपार्टमेंटमध्ये मांडले जातात, कॉन्फिगरेशनवर अवलंबून केबल एंट्री आणि बाहेर जाणे शक्य आहे. शून्य-क्रम करंट ट्रान्सफॉर्मर केबल कंपार्टमेंटमध्ये देखील ठेवला जाऊ शकतो, सुलभ स्थापना आणि देखभाल करण्यास समर्थन देतो.

विस्तृत दुय्यम कनेक्शन

GCS ड्रॉवर युनिट्स एकाधिक दुय्यम प्लग-इन संपर्क प्रदान करू शकतात. CONSO·CN म्हणते की 1 युनिट आणि त्यावरील युनिटमध्ये 32 जोड्या असू शकतात, तर अर्ध-युनिट कॉन्फिगरेशनमध्ये 20 जोड्या असू शकतात. ही क्षमता संगणक इंटरफेस, स्वयंचलित-नियंत्रण सर्किट्स आणि इतर दुय्यम-नियंत्रण आवश्यकतांना समर्थन देते.

वीज वितरणासाठी GCS लो व्होल्टेज स्विचगियर का निवडावे?

औद्योगिक विद्युत प्रणालींसाठी, स्विचगियरची निवड केवळ प्रारंभिक स्थापनाच नव्हे तर ऑपरेशन, समस्यानिवारण, विस्तार आणि देखभाल देखील प्रभावित करते. GCS तंत्रज्ञान अनेक व्यावहारिक फायदे देते.

आणखी एक महत्त्वाचा फायदा म्हणजे डिझाइनची लवचिकता. GCS स्विचगियर हे जेनेरिक ऑफ-द-शेल्फ कॅबिनेट म्हणून निवडले जाणे आवश्यक नाही. एक व्यावसायिक निर्माता विद्युत रेखाचित्रे, उपकरणे लेआउट आणि खरेदी आवश्यकतांनुसार उपकरणे कॉन्फिगर करू शकतो. हा दृष्टिकोन अशा प्रकल्पांसाठी विशेषतः मौल्यवान आहे जेथे लोड वितरण आणि कॅबिनेट कॉन्फिगरेशन मानक व्यवस्थेपेक्षा भिन्न आहेत.

GCS ची GCK लो व्होल्टेज स्विचगियरशी तुलना कशी होते?

GCS आणि GCK दोन्ही कमी-व्होल्टेज वितरण प्रणालींमध्ये वापरले जातात, परंतु त्यांचे संरचनात्मक दृष्टिकोन एकसारखे नाहीत. CONSO·CN GCS चे वर्णन त्याच्या GCK लो-व्होल्टेज स्विचगियरच्या तुलनेत प्रगत प्रकार म्हणून करते, त्याची अधिक मॉड्यूलरिटी आणि अधिक व्यावहारिक निष्कर्षण आणि प्रणोदन व्यवस्था हायलाइट करते.

योग्य निवड ही शेवटी सिस्टम व्होल्टेज, वर्तमान, शॉर्ट-सर्किट आवश्यकता, सर्किट प्रमाण, कॅबिनेट परिमाणे, नियंत्रण आर्किटेक्चर, देखभाल धोरण आणि लागू मानकांवर आधारित असावी कारण ते अधिक प्रगत दिसते म्हणून फक्त एक मॉडेल निवडण्यापेक्षा.

GCS कमी व्होल्टेज स्विचगियर कुठे वापरला जातो?

GCS प्रणाली औद्योगिक आणि पायाभूत सुविधांच्या वीज वितरण वातावरणाच्या विस्तृत श्रेणीसाठी योग्य आहेत. त्यांचे मॉड्यूलर आर्किटेक्चर विशेषतः मौल्यवान असते जेव्हा एखाद्या प्रोजेक्टमध्ये असंख्य आउटगोइंग सर्किट असतात किंवा ऑटोमेशन सिस्टमसह एकत्रीकरण आवश्यक असते.

• वीज निर्मिती:मोठ्या जनरेटिंग युनिट्सशी संबंधित वितरण आणि मोटर-नियंत्रण आवश्यकतांचे समर्थन करते.
• पेट्रोकेमिकल सुविधा:असंख्य मोटर्स, पंप, कंट्रोल सिस्टीम आणि सहाय्यक भार यांना सुव्यवस्थित वितरण आवश्यक असते तेथे उपयुक्त.
• औद्योगिक उत्पादन:एकाधिक उत्पादन लाइन आणि इलेक्ट्रिकली पॉवर मशीनरी व्यवस्थापित करण्यात मदत करते.
• व्यावसायिक आणि पायाभूत सुविधा:केंद्रीकृत लो-व्होल्टेज वितरण प्रणालीसाठी कॉन्फिगर केले जाऊ शकते.
• ऑटोमेशन सिस्टम:एकाधिक दुय्यम संपर्क संगणक इंटरफेस आणि स्वयंचलित-नियंत्रण सर्किटला समर्थन देऊ शकतात.
• मोठे विद्युत वितरण प्रकल्प:मॉड्युलर कॅबिनेट प्रकल्पाच्या सिंगल-लाइन डायग्राम आणि उपकरणाच्या लेआउटनुसार कॉन्फिगर केले जाऊ शकतात.

मोठ्या सुविधांसाठी, समन्वित स्विचगियर लाइनअपमध्ये एकाधिक फीडर आयोजित करण्याची क्षमता वितरण आर्किटेक्चरची एकंदर देखभालक्षमता सुधारू शकते.

खरेदीदारांनी GCS लो व्होल्टेज स्विचगियर कसे निवडावे?

GCS कॅबिनेट खरेदी करणे ही कॅबिनेट ऐवजी इलेक्ट्रिकल सिस्टीमपासून सुरू झाली पाहिजे. योग्य कॉन्फिगरेशन निर्धारित करण्यासाठी पात्र पुरवठादारास पुरेशी तांत्रिक माहिती प्राप्त झाली पाहिजे.

1. इलेक्ट्रिकल पॅरामीटर्सची पुष्टी करा.रेट केलेले व्होल्टेज, रेट केलेले वर्तमान, वारंवारता, शॉर्ट-सर्किट आवश्यकता आणि इतर प्रकल्प-विशिष्ट पॅरामीटर्स परिभाषित करा.
2. सिंगल-लाइन डायग्राम तयार करा.हे पुरवठादारास इनकमिंग आणि आउटगोइंग सर्किट्सची स्पष्ट समज प्रदान करते.
3. सर्किटचे प्रमाण निश्चित करा.फीडर, मोटर-कंट्रोल सर्किट्स, ऑक्झिलरी सर्किट्स आणि भविष्यातील विस्तार आवश्यकता विचारात घ्या.
4. भौतिक मांडणीचे मूल्यांकन करा.कॅबिनेटची परिमाणे, केबलची दिशा, स्थापनेची जागा आणि देखभाल मंजुरीचा विचार केला पाहिजे.
5. नियंत्रण आवश्यकता निर्दिष्ट करा.उत्पादनापूर्वी ऑटोमेशन, मॉनिटरिंग, संगणक इंटरफेस आणि दुय्यम सर्किट्स परिभाषित केले पाहिजेत.
6. संरक्षण समन्वय तपासा.सर्किट ब्रेकर्स आणि वर्तमान-मर्यादित घटक वास्तविक वितरण प्रणालीनुसार निवडले पाहिजेत.
7. चाचणी आणि कागदपत्रांचे पुनरावलोकन करा.खरेदीदारांनी योग्य तांत्रिक रेखाचित्रे, चाचणी दस्तऐवजीकरण, घटक सूची आणि ऑपरेटिंग माहितीची विनंती करावी.

सानुकूलित प्रकल्पांसाठी, पुरवठादारास संपूर्ण सिंगल-लाइन ड्रॉइंग, लेआउट योजना आणि खरेदी सूची प्रदान केल्याने संप्रेषणामध्ये लक्षणीय सुधारणा होऊ शकते आणि कॉन्फिगरेशन त्रुटी कमी होऊ शकतात. CONSO·CN या दस्तऐवजांना त्याच्या GCS उत्पादन प्रक्रियेचा भाग म्हणून ओळखते.

उत्पादक क्षमता का महत्त्वाची आहे?

लो-व्होल्टेज स्विचगियर कॅबिनेट हे साध्या धातूच्या आवरणाऐवजी समन्वित इलेक्ट्रिकल असेंब्ली असते. बसबार बांधकाम, वायरिंग, फंक्शनल-युनिट असेंब्ली, घटक निवड, यांत्रिक संरेखन आणि चाचणीची गुणवत्ता या सर्वांचा अंतिम सिस्टमच्या विश्वासार्हतेवर प्रभाव पडतो.

चायना GCS लो व्होल्टेज स्विचगियर निर्माता किंवा पुरवठादार निवडताना, खरेदीदारांनी किंमतीपेक्षा अधिक मूल्यमापन केले पाहिजे. मुख्य घटकांमध्ये हे समाविष्ट आहे:

• लो-व्होल्टेज स्विचगियर उत्पादनाचा अनुभव
• सिंगल-लाइन आकृत्या आणि प्रोजेक्ट ड्रॉइंगचा अर्थ लावण्याची क्षमता
• सानुकूलन आणि अभियांत्रिकी क्षमता
• असेंब्ली दरम्यान गुणवत्ता-नियंत्रण प्रक्रिया
• फॅक्टरी चाचणी आणि तपासणी क्षमता
• तांत्रिक कागदपत्रांची उपलब्धता
• विक्री नंतर तांत्रिक समर्थन
• विस्तीर्ण वितरण प्रणालीसह स्विचगियरचे समन्वय साधण्याची क्षमता

CONSO·CN GCK, MNS आणि GGD सोल्यूशन्सच्या बरोबरीने, त्याच्या व्यापक लो-व्होल्टेज स्विचगियर पोर्टफोलिओचा भाग म्हणून GCS सादर करते. त्याची उत्पादन माहिती ग्राहक रेखाचित्रे आणि वितरण आवश्यकतांवर आधारित सानुकूलित उत्पादनावर देखील जोर देते.

पुरवठादारांची तुलना करणाऱ्या खरेदीदारांसाठी, विशिष्ट प्रकल्पासाठी कोणते कॅबिनेट आर्किटेक्चर सर्वात योग्य आहे हे निर्धारित करताना कमी व्होल्टेज स्विचगियर उत्पादन श्रेणी उपयुक्त संदर्भ प्रदान करू शकते.

GCS लो व्होल्टेज स्विचगियर बद्दल वारंवार विचारले जाणारे प्रश्न

GCS लो व्होल्टेज स्विचगियरचा मुख्य उद्देश काय आहे?

त्याचा प्राथमिक उद्देश कमी-व्होल्टेज इलेक्ट्रिकल सर्किट्सचे वितरण, नियंत्रण, संरक्षण आणि व्यवस्थापित करणे आहे. त्याचे मॉड्यूलर आर्किटेक्चर विशेषत: एकाधिक फीडर, कार्यात्मक युनिट्स आणि ऑटोमेशन इंटरफेस आवश्यक असलेल्या सिस्टमसाठी योग्य आहे.

GCS पारंपारिक लो-व्होल्टेज स्विचगियरपेक्षा वेगळे काय करते?

GCS मॉड्युलर फंक्शनल युनिट्स, काढता येण्याजोग्या ड्रॉवर यंत्रणा, कंपार्टमेंटलाइज्ड कन्स्ट्रक्शन, लवचिक केबल व्यवस्था आणि व्यापक दुय्यम प्लग-इन कनेक्शनवर भर देते. ही वैशिष्ट्ये जटिल वितरण प्रणाली कॉन्फिगर करणे आणि देखरेख करणे सोपे करू शकतात.

GCS स्विचगियर सानुकूलित केले जाऊ शकते?

होय. CONSO·CN नुसार, GCS स्विचगियर ग्राहकाच्या सिंगल-लाइन ड्रॉइंग, लेआउट योजना आणि खरेदी सूचीनुसार तयार केले जाऊ शकते.

MCC कॅबिनेट किती सर्किट्स सामावून घेऊ शकते?

निर्मात्याने प्रकाशित केलेली माहिती सांगते की एकल MCC कॅबिनेट 22 सर्किट्स पर्यंत सामावून घेऊ शकते. विशिष्ट इलेक्ट्रिकल कॉन्फिगरेशन आणि कॅबिनेट व्यवस्थेनुसार वास्तविक क्षमतेची पुष्टी केली पाहिजे.

GCS स्वयंचलित औद्योगिक प्रणालींसाठी योग्य आहे का?

होय. उपलब्ध दुय्यम प्लग-इन संपर्क संगणक इंटरफेस आणि स्वयंचलित-नियंत्रण सर्किट्सला समर्थन देण्यासाठी डिझाइन केलेले आहेत, ज्यामुळे कॉन्फिगरेशन औद्योगिक ऑटोमेशन ऍप्लिकेशन्ससाठी योग्य बनते जेथे विस्तृत नियंत्रण वायरिंग आवश्यक आहे.

निष्कर्ष: तुमच्या प्रोजेक्टसाठी GCS लो व्होल्टेज स्विचगियर योग्य निवड आहे का?

GCS लो व्होल्टेज स्विचगियर आधुनिक औद्योगिक उर्जा प्रणालीच्या गरजा पूर्ण करण्यासाठी मॉड्यूलर वितरण आर्किटेक्चर, विभक्त कार्यात्मक कंपार्टमेंट्स, व्यावहारिक पैसे काढता येण्याजोग्या युनिट्स, आयोजित केबल कनेक्शन आणि विस्तृत दुय्यम इंटरफेस एकत्र करते. एकाधिक सर्किट्स, ऑटोमेशन, मोटर कंट्रोल आणि सानुकूलित वितरण लेआउट्सचा समावेश असलेल्या प्रकल्पांसाठी, योग्य निर्माता निवडणे हे स्विचगियर प्रकार निवडण्याइतकेच महत्त्वाचे आहे. तुम्ही औद्योगिक, व्यावसायिक किंवा पायाभूत सुविधा प्रकल्पासाठी GCS समाधानाचे मूल्यांकन करत असल्यास,आमच्याशी संपर्क साधाCONSO·CN सह योग्य कॉन्फिगरेशनवर चर्चा करण्यासाठी आपल्या सिंगल-लाइन डायग्राम, लेआउट योजना आणि तांत्रिक आवश्यकतांसह.
